本案例用的设备有AB PLC1769-L32E，耐用通信Modbus TCP转EtherNET/IP网关，生物反应器。

1、打开RSLogix5000，进行硬件组态，首先添加网关的 EDS 文件；

2、安装完成后添加模块，选择 New Module；

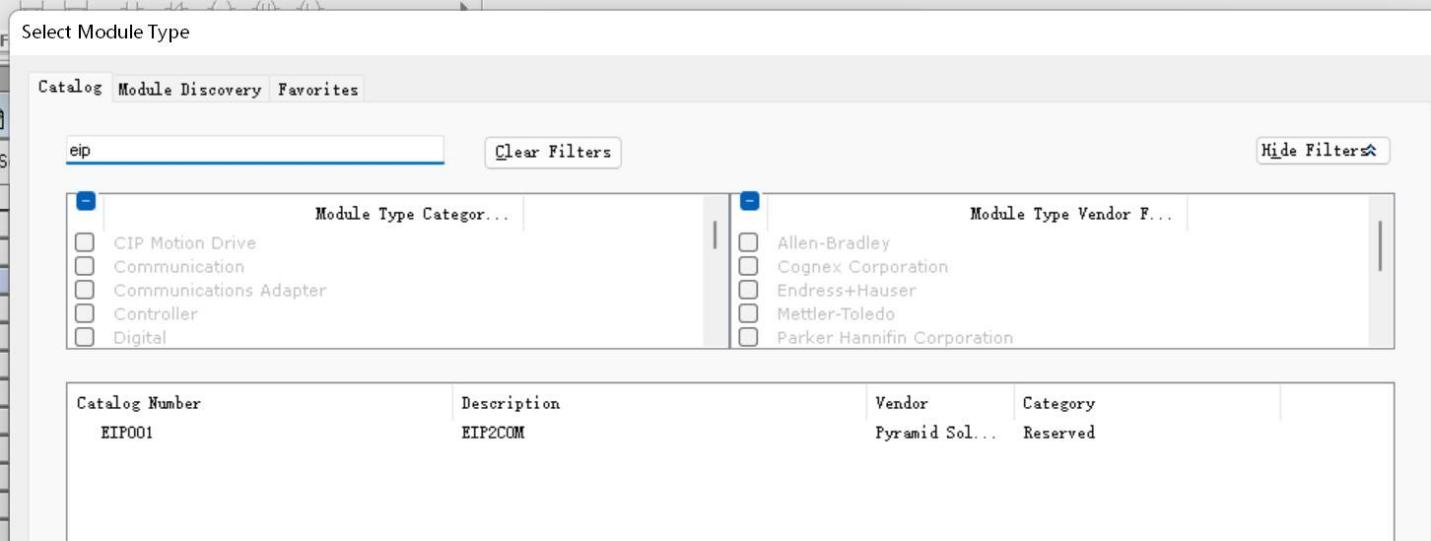

3、输入 EIP 寻找Modbus TCP转EtherNET/IP网关模块，名称显示为 EIP001；

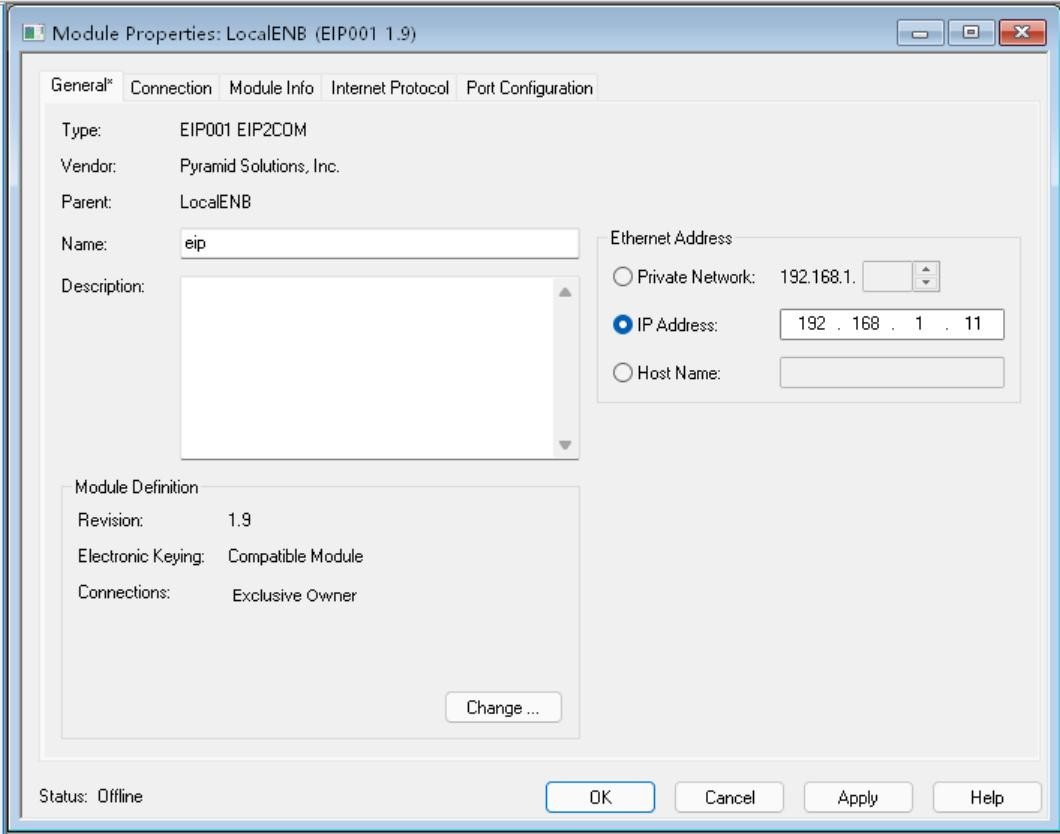

4、双击Modbus TCP转EtherNET/IP网关网关模块设置参数；

5、设置Modbus TCP转EtherNET/IP网关的设备名称和 IP 地址，本例为 eip IP192.168.1.11（此处设备名称可随意写，Modbus TCP转EtherNET/IP网关在 EtherNet/IP 端不需要设置设备名称）；

6、点击 Change 设置数据的输入输出长度，本例为 8 个字节；

7、下载配置到 PLC；

8，打开配置软件Gateway Configuration Studio；

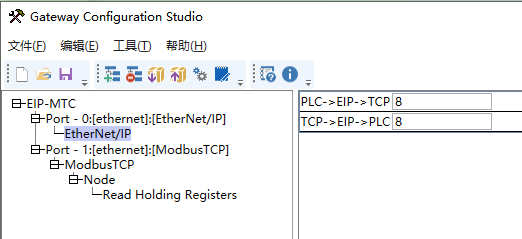

9，打开网关配置软件进行modbusTCP参数配置，点击红圈中的新建，选择EIP-MTC（MODBUS TCP主站）；

10、设置Modbus TCP转EtherNET/IP网关的IP地址和字节数要和PLC组态保持一致；

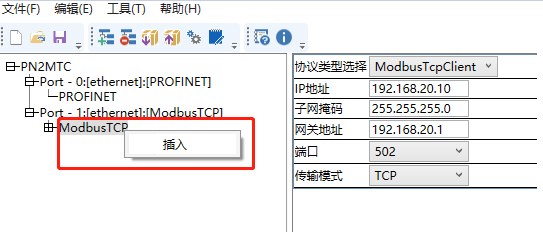

11、继续右键点击插入，插入Node；

12、设置ModbusTCPip地址，IP地址是Modbus TCP转EtherNET/IP网关网口地址，网关地址为过滤交换机地址需设置为不冲突地址即可；

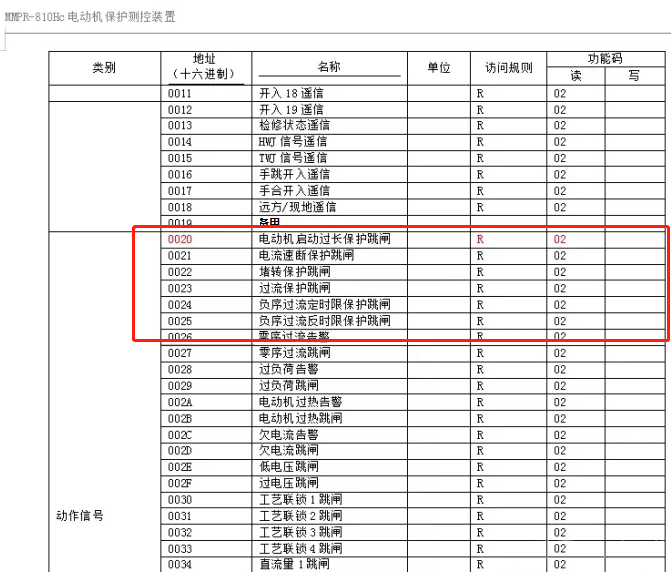

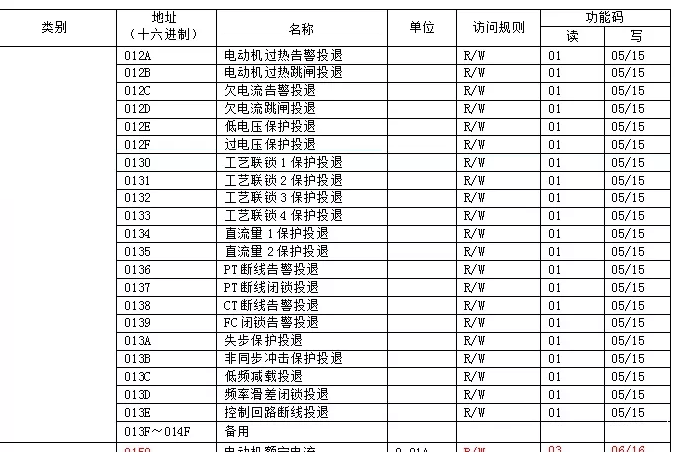

13，根据控制器手册设置Modbus TCP转EtherNET/IP网关通信参数，及功能地址介绍；

14、给Modbus TCP转EtherNET/IP网关配置点击控制器读写数据，这里举例读取点击控制器的电流值，及反馈值。如下图所示

PLC中组态中数据读取显示，根据产品手册的地址说明可把Modbus TCP转EtherNET/IP网关数值放到PLC内存映射起始地址与博图中的 kj：I  Data [0]地址相对应，本例中 I 地址为 0-7，若地址为 0 寄存器地址 256 号的数据 就会映射到 I.Data 0 后面数据依此往后按顺序排列，从而进一步的对数据进行运算采集工作，以上就是Modbus TCP转EtherNET/IP网关在PLC组态的快速配置。
