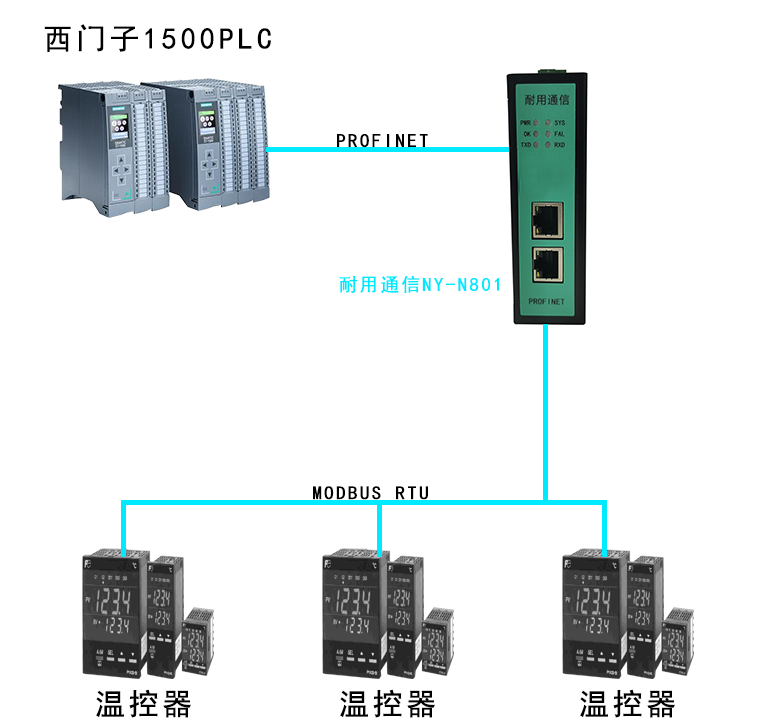

1、本案例是通过耐用通信Profinet转Modbus485网关连接电能表的配置案例，客户要求将富士电机温控器参数读取到PLC中。所需工具：西门子1200PLC一个、耐用通信Profinet转Modbus485网关一个、富士电机温控器一个；

2、配置步骤首先打开PLC组态软件（step7 博图或其他Profinet主站软件）导入Profinet转Modbus485网关GSD文件。

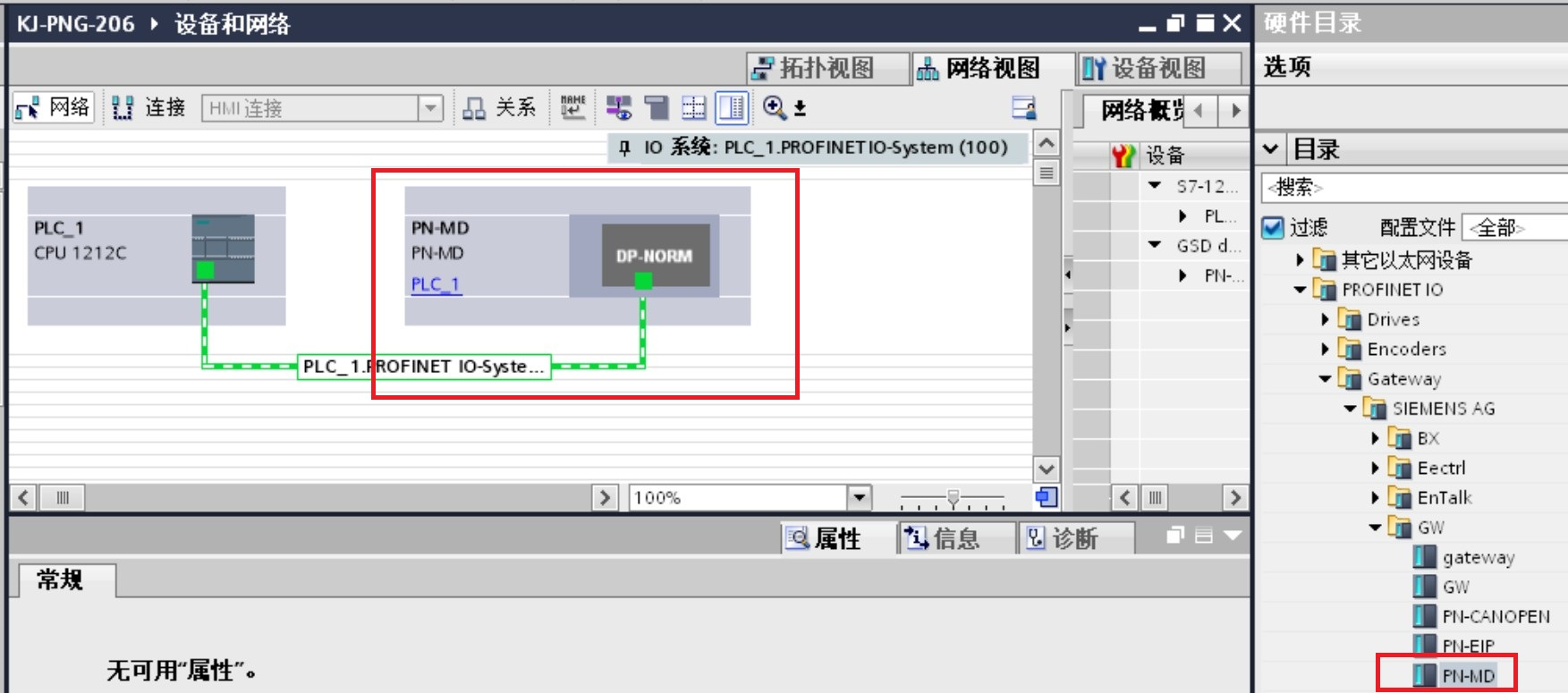

3、在网络视图添加网关模块，在硬件目录双击PN-MD添加Profinet转Modbus485网关；

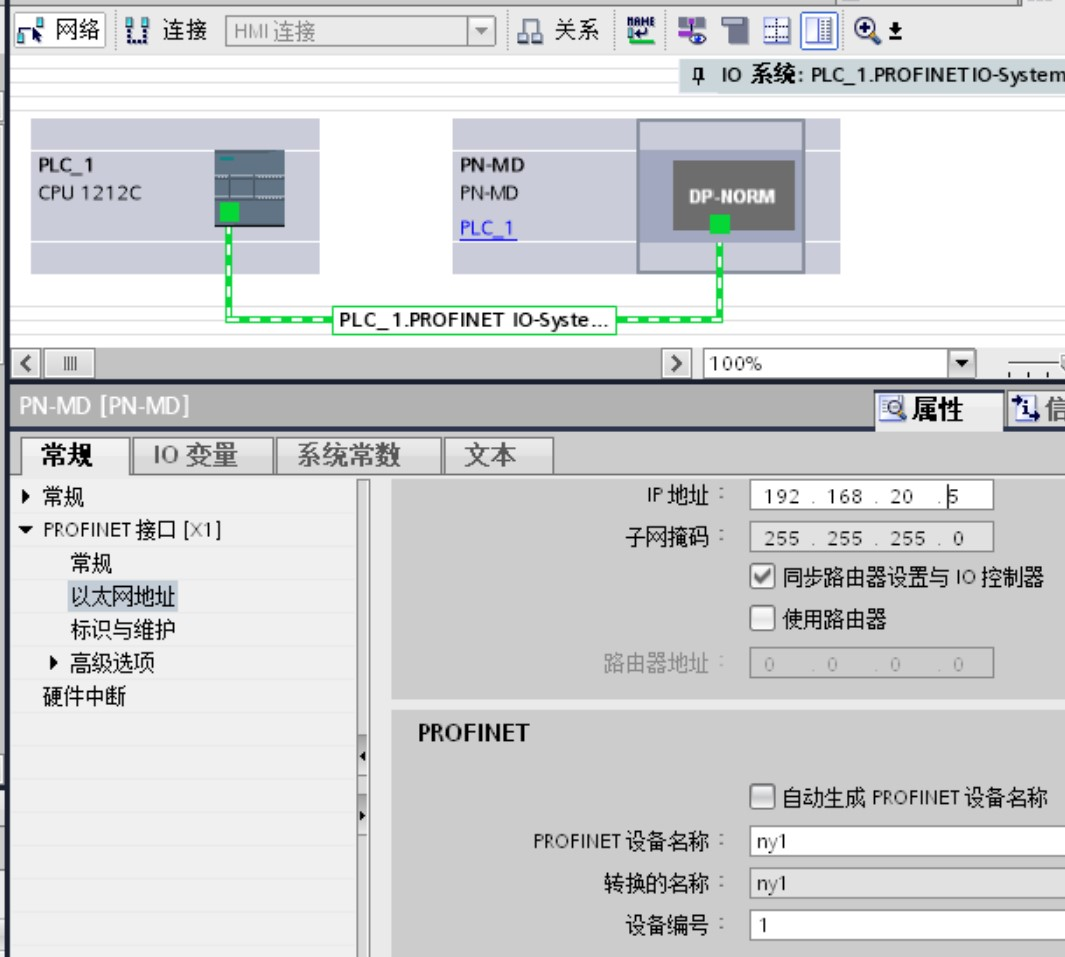

4、设置Profinet转Modbus485网关的IP地址及设备名称（本例为20.5名称NY1）

5、添加用到的输入输出数据总长度（本例16个字节）；

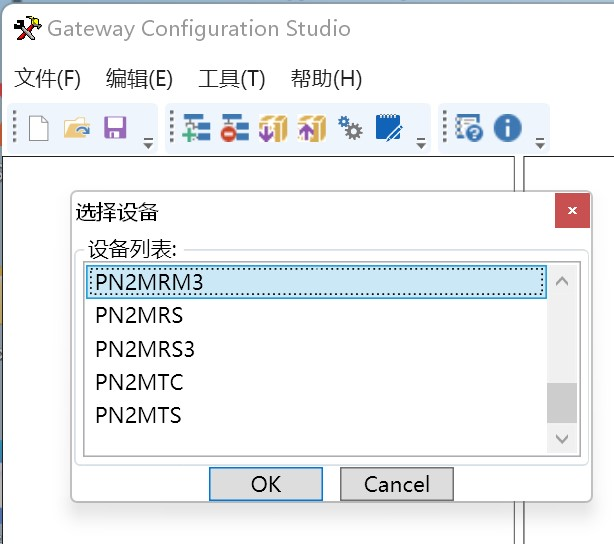

6、配置完成后下载到PLC，打开Profinet转Modbus485网关配置软件，新建选择PN2MRM3；

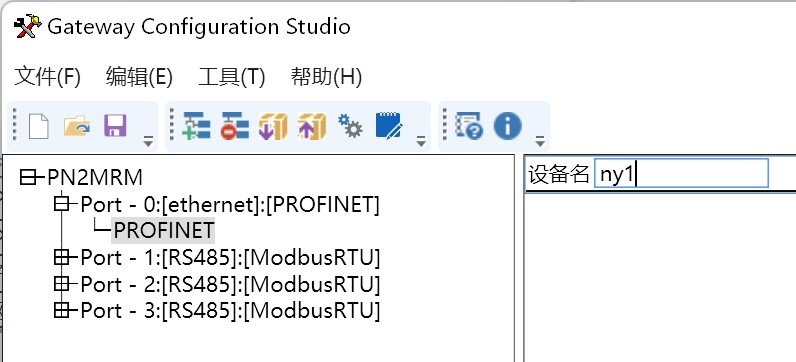

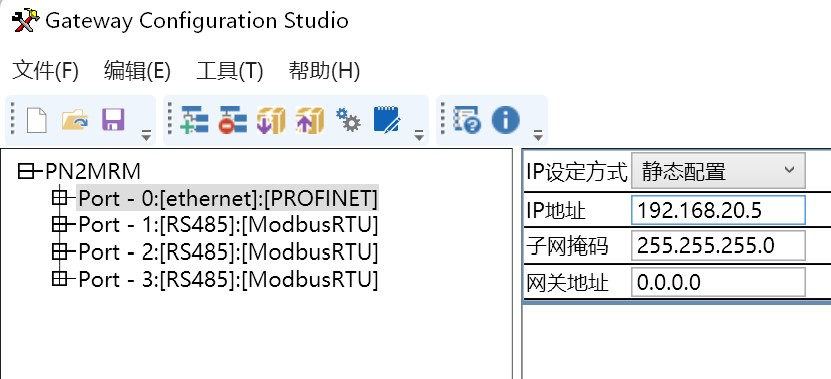

7、设置Profinet转Modbus485网关的IP地址和设备名称（要和博图配置保持一致）；

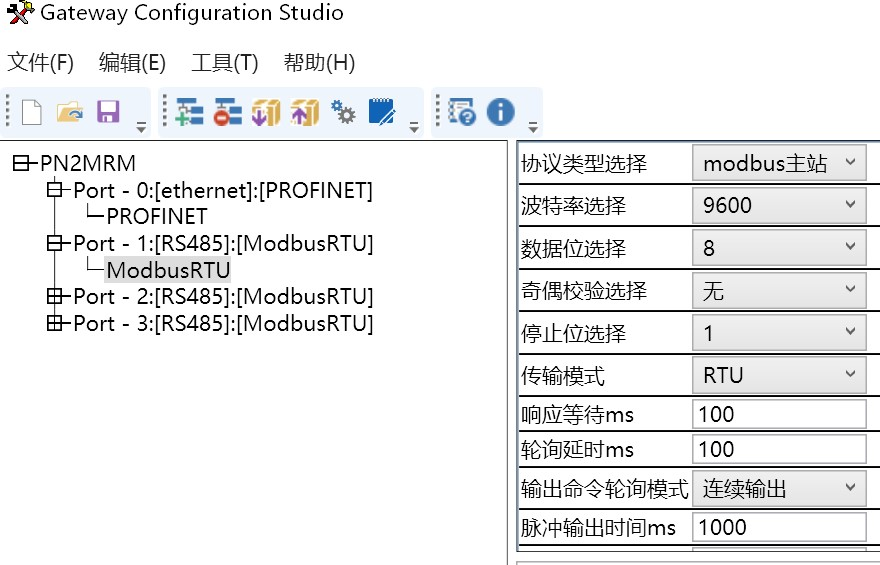

8、设置Profinet转Modbus485网关的485参数和要连接的Modbus从站保持一致（注意如果从站数据为是8奇偶校验不是无的话网关数据位要选择9）；

9、打开从站通讯手册，找到通讯参数一栏；

10、从手册中得知设备接线为2线制，（485方式接线）、波特率为9600/19200bps两种，数据格式为8个数据位，1个停止位无校验/奇偶（可选）；

11、设定好从站的485参数，根据手册可得知，Modbus485的读写用到03H和06H,10H功能码，首先配置Profinet转Modbus485网关的读取参数。先填写Modbus485从站设备的站地址；

12、添加03H功能码（读保持寄存器）；

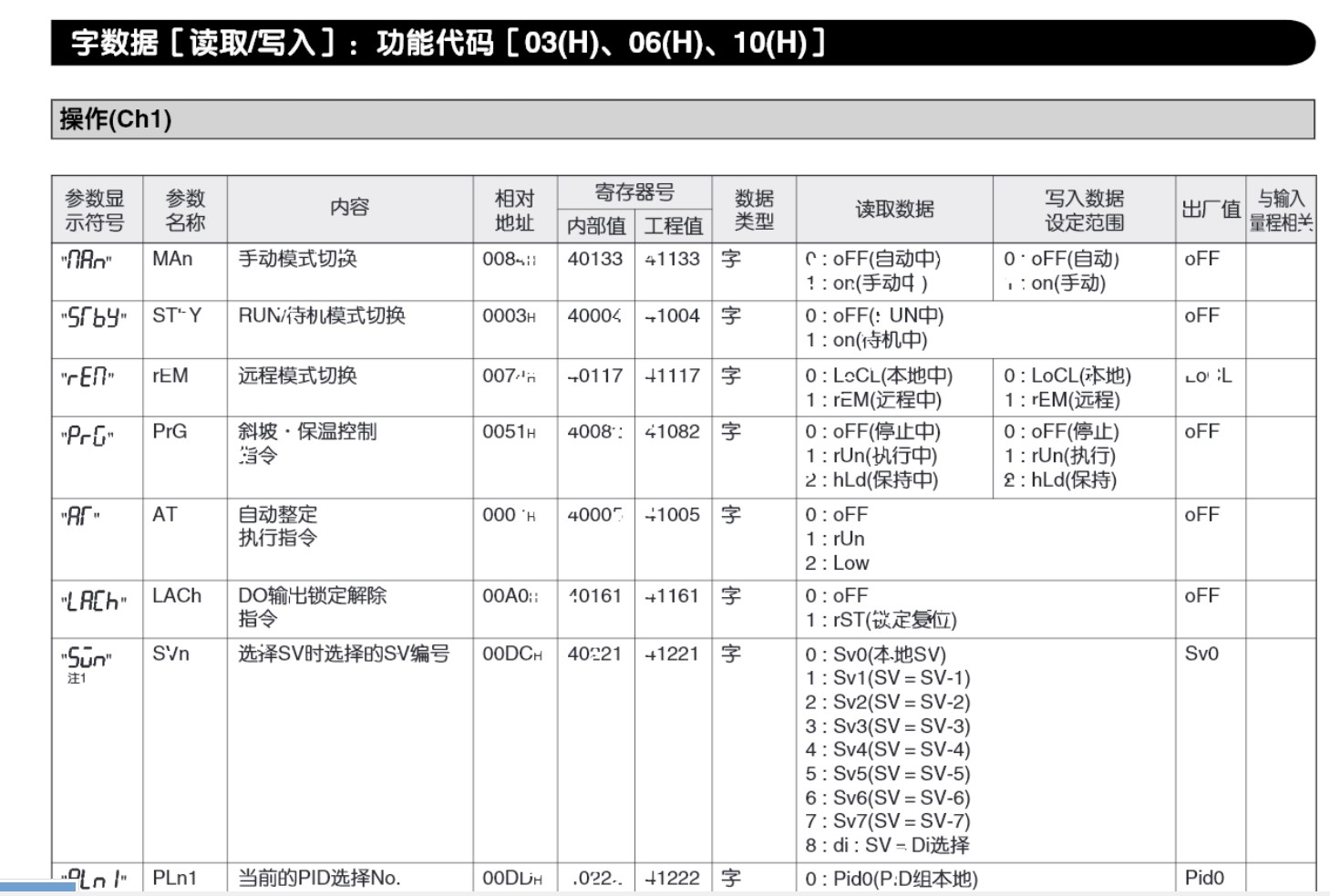

13、从设备通讯手册可得知需要读取参数的寄存器地址；

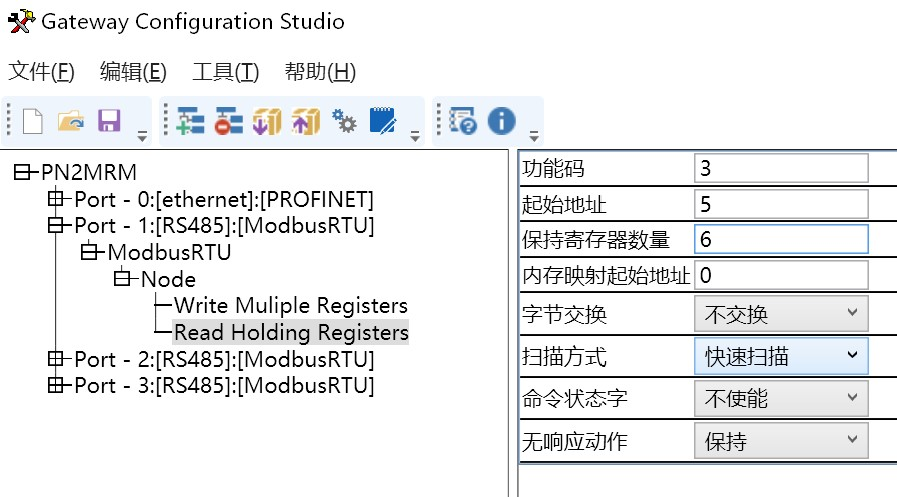

14、因03功能码已经代表40000地址区，所以在起始地址处填写相对地址的10进制数即可，由于是连续地址读取，所以保持寄存器数量填写多个；

15、写入同理，选择写多寄存器；

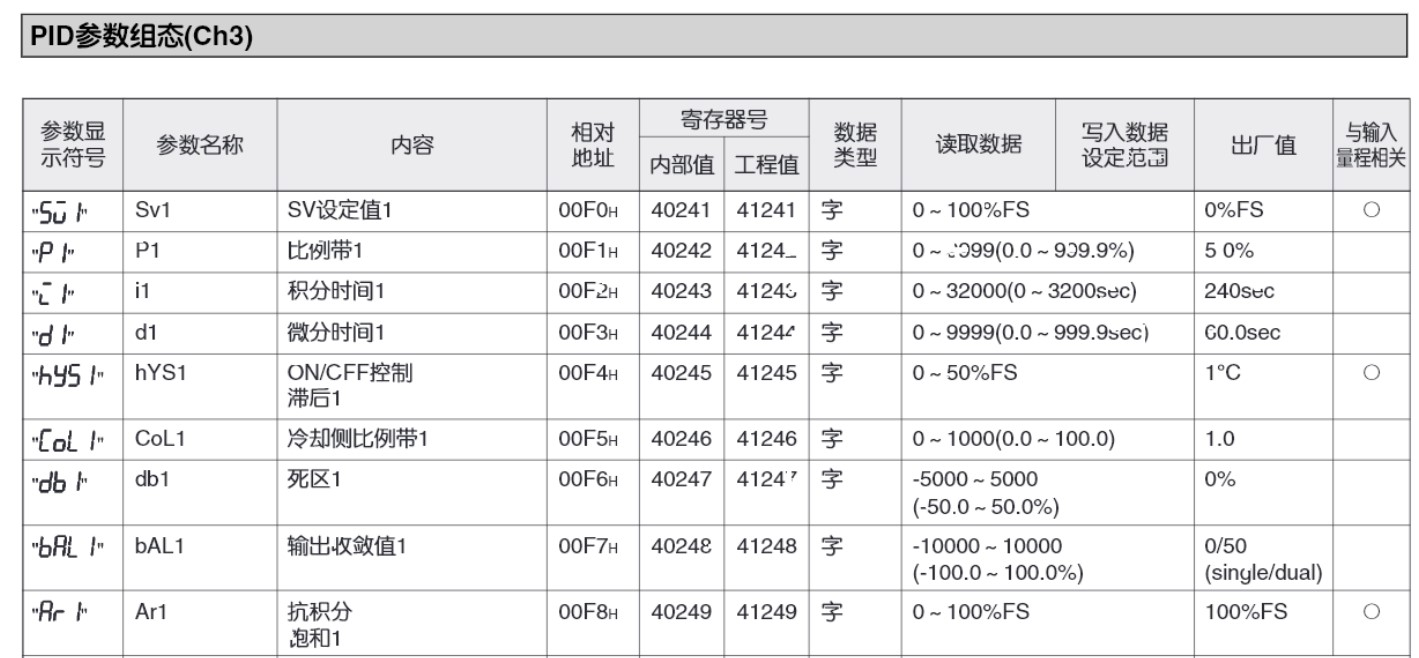

16、假如我们要向SV1这个参数写值；

17、Profinet转Modbus485网关的写入配置如下，地址写入F0H的十进制数即240，寄存器数量为1内存映射地址1500对应PLC的Q地址第一个字节；

配置完成后下载配置到Profinet转Modbus485网关并重新上电即可。打开PLC监控表，对IW68和QD64进行读写即可。
